Kompletní sestavy solárních systémů (čerpadlo) pro ohřev TUV
Solární systém je dodáván jako kompletní stavebnice.

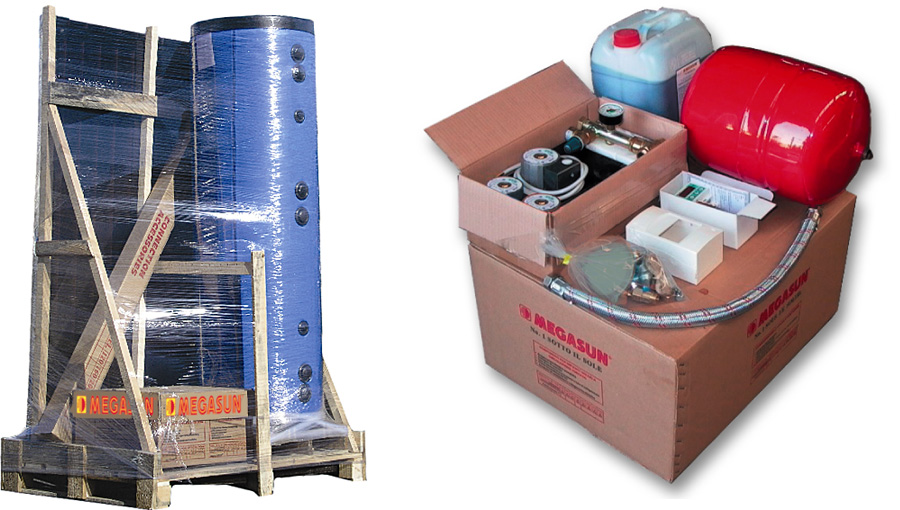

Obsahuje : Sluneční kolektor(y), solární zásobník, solární centrum, solární regulátor, spojovací a instalatérský materiál, expanzní nádobu, nemrznoucí kapalinu a univerzální nosnou konstrukci (plochá i sedlová střecha). Sestava je velmi pečlivě zabalena, viz. obrázek vpravo.

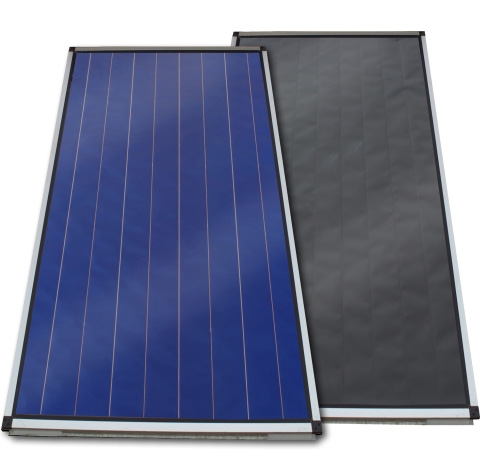

Solární kolektory : jedná se o plochý kapalinový kolektor. Dodáváme dva typy solárních kolektorů
a) selektivní - titanový nástřik absorbéru
b) neselektivním absorbérem.
Dále ve dvou různých velikostech
typ S(N) 2000 - kolektorová plochu 2,1 m2
typ S(N) 2500 - kolektorová plocha 2,6 m2.
Oba typy kolektorů, ať již samostatné či navzájem propojené splňují všechny náročné požadavky moderních solárních systémů.

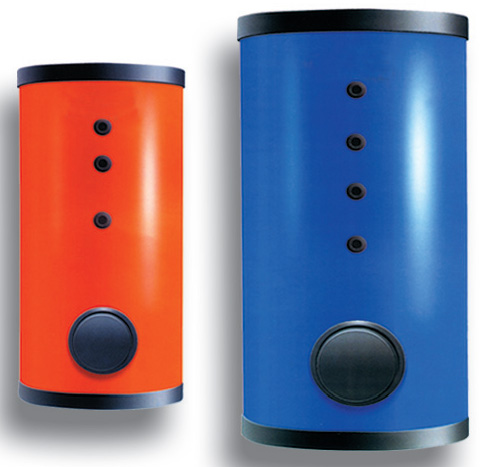

Solární zásobníky jsou dodávány o objemech od 150 l do 1000 l s jedním výměníkem nebo dvěma (možnost připojit k bivalentnímu zdroji – plynový kotel atp.), jako další zdroj je možno přiobjednat elektrickou topnou vložku s termostatem. Zásobníky vyhovují pracovnímu tlaku do 10 barů a maximální teplotě vody do 95ºC.
Plně splňují mezinárodní zdravotnické předpisy pro zdravotnickou vodu.

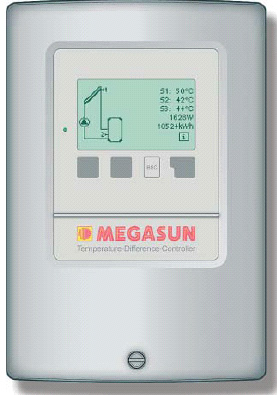

Solární regulátor
Programovatelný mikroprocesorový regulátor zajišťuje hladký transfer tepelné energie ze solárních kolektorů do zásobníku TUV.
Více informací

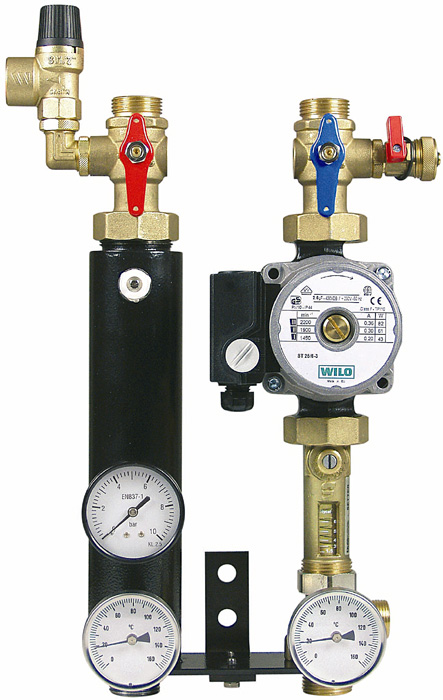

Solární centrum obsahuje :
čerpadlo, vyrovnávací ventil, vypouštěcí ventil, manometr, teploměr, pojistný ventil, integrovaný kontrolní ventil, připojení ADG pro expanzní nádobu, izolační krabici.
Více informací
Expanzní nádoba
o objemu 18 l je vhodná pro všechny systémy primárního od VS 150 do VS 500.
Více informací
Nemrznoucí kapalina
na bázi glykolu se používá jako médium do okruhu, aby systém bez - problémově fungoval i v mrazech.
Více informací

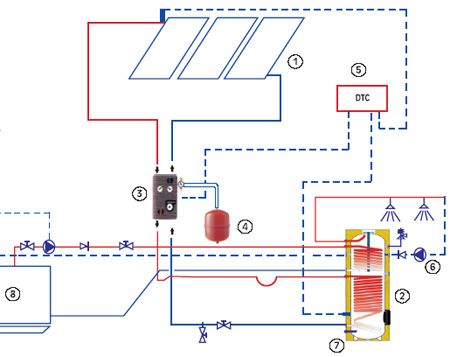

Schéma solárního systému
VS – BL2 s bivalentním zdrojem (plynový kotel, apod.)
1. Solární kolektory
2. Solární zásobník TUV
3. Solární centrum
4. Expanzní nádoba
5. Solární regulátor
7. Vstup studené vody
8. Kotel
Základní technické parametry nucených systémů:
| Solární Stavebnice | Zásobník TUV (litry) | Počet Výměníků | Počet Kolektorů | Kolektorová plocha ( m² ) | Absorpční plocha ( m² ) | Vysoceselektivní kolektory Kč bez DPH |
|---|---|---|---|---|---|---|
| VS160/SOL | 160 | 1 | 1 | 2,6 | 2,3 | 36 000,-- |
| VS200/SOL | 200 | 2 | 2 | 4,2 | 3,6 | 49 000,-- |
| VS300/SOL-M | 300 | 2 | 2 | 5,2 | 4,6 | 57 000,-- |
| VS300/SOL | 300 | 2 | 3 | 6,3 | 5,4 | 66 000,-- |
| VS400/SOL | 400 | 2 | 3 | 7,8 | 9,9 | 76 000,-- |
| VS500/SOL | 500 | 2 | 4 | 10,4 | 9,2 | 93 000,-- |
